Prélèvements et mesures
Réalisations
Essais des sources d'eau:
But:
Il est important de connaitre la capacité des sources d'eau afin de pouvoir
optimiser au mieux les différents réseaux d'un système sprinkleur. Testé les
pompes ou réseaux d'eau ville permet de vérifier que les besoins en eau des
réseaux incendie soient garantis par les systèmes d'alimentation de votre
installation.
Procédé:
Grâce à un appareil à ultrasons étalonné, nous réalisons des mesures de
débit sur les canalisations existantes (systèmes d'essais des sources d'eau) ou
sur un système d'essais provisoire raccordé sur les sources existantes ou sur
des poteaux incendie
Résultats:
Les mesures réalisées permettent l'obtention d'une courbe débit/pression
symbolisant la capacité des sources d'eau. Ces limites fixes les caractéristiques
hydrauliques qui devront être appliquées afin de rendre le réseau conforme aux
exigences règlementaires.
But:
Il est important de connaitre la capacité des sources d'eau afin de pouvoir
optimiser au mieux les différents réseaux d'un système sprinkleur. Testé les
pompes ou réseaux d'eau ville permet de vérifier que les besoins en eau des
réseaux incendie soient garantis par les systèmes d'alimentation de votre
installation.
Procédé:
Grâce à un appareil à ultrasons étalonné, nous réalisons des mesures de
débit sur les canalisations existantes (systèmes d'essais des sources d'eau) ou
sur un système d'essais provisoire raccordé sur les sources existantes ou sur
des poteaux incendie
Résultats:
Les mesures réalisées permettent l'obtention d'une courbe débit/pression
symbolisant la capacité des sources d'eau. Ces limites fixes les caractéristiques
hydrauliques qui devront être appliquées afin de rendre le réseau conforme aux
exigences règlementaires.
Ultrasons:
But:
Les ultrasons ont pour objectif d’obtenir un grand nombre de mesure
d’épaisseur de tuyauterie et ce pour un coup inférieur au analyse destructive
(analyses métallographiques). C’est mesures sont cependant moins pertinentes,
car elles ne permettent pas de garantir d’avoir les valeurs aux endroit les plus
corrodés. (La règlementation APSAD n’accepte pas ces mesures seul comme
analyse de pertes d’épaisseur mais celle-ci peuvent êtres utilisées
partiellement.)
Procédé:
Un technicien vient prendre trois mesure en périphérie des tuyauteries,
ces valeurs permettent de connaitre la corrosion sur une section donnée de
tube.
Résultats:
Les valeurs ainsi mesuré permettent d’avoir une idée de la corrosion de la
tuyauterie mais sans avoir due procédé à des coupures de protection ou à des
vidanges de réseaux.
But:
Les ultrasons ont pour objectif d’obtenir un grand nombre de mesure
d’épaisseur de tuyauterie et ce pour un coup inférieur au analyse destructive
(analyses métallographiques). C’est mesures sont cependant moins pertinentes,
car elles ne permettent pas de garantir d’avoir les valeurs aux endroit les plus
corrodés. (La règlementation APSAD n’accepte pas ces mesures seul comme
analyse de pertes d’épaisseur mais celle-ci peuvent êtres utilisées
partiellement.)
Procédé:
Un technicien vient prendre trois mesure en périphérie des tuyauteries,
ces valeurs permettent de connaitre la corrosion sur une section donnée de
tube.
Résultats:
Les valeurs ainsi mesuré permettent d’avoir une idée de la corrosion de la
tuyauterie mais sans avoir due procédé à des coupures de protection ou à des
vidanges de réseaux.
Endoscopie:
But:
Les analyses par « Endoscopie » ont pour but de visualiser l’état interne
des tuyauteries de manière non destructive.
Procédé:
A partir des éléments de jonction de l’installation (Raccord rainuré, Coude
, sprinkleur..), une sonde est introduite à l’intérieur des canalisations.
Résultats:
A partir de cette analyse, il est obtenue une vidéo ou des photographies
permettant de constater l’état interne des tuyauteries (Embouage, pénétration
importante des tuyauterie, objets, dépôts..).
But:
Les analyses par « Endoscopie » ont pour but de visualiser l’état interne
des tuyauteries de manière non destructive.
Procédé:
A partir des éléments de jonction de l’installation (Raccord rainuré, Coude
, sprinkleur..), une sonde est introduite à l’intérieur des canalisations.
Résultats:
A partir de cette analyse, il est obtenue une vidéo ou des photographies
permettant de constater l’état interne des tuyauteries (Embouage, pénétration
importante des tuyauterie, objets, dépôts..).

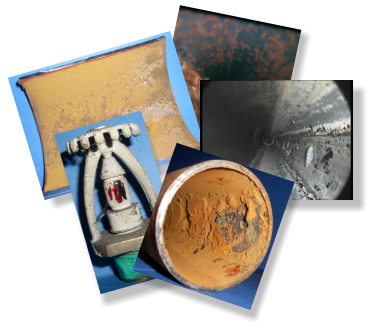

Tuyauterie:
But:
Les analyses métallographiques ont pour
but de mettre en évidence les pertes d’épaisseur
des tuyauteries ainsi que leurs niveaux
d’obstruction et la composition des dépôts
internes.
Procédé:
Un échantillonnage représentatif du réseaux
est prélevé sous forme de manchette de 500mm
de longueur (1 manchette pour 100 sprinkleurs
avec un minimum de 2).
En laboratoire, les dépôts sont récupérés et les manchettes sont
nettoyées. On isole ainsi les tuyauteries d’un coté et les dépôts de l’autre
Avant nettoyage
Après nettoyage
Résultats:
Avec ces deux éléments ainsi isolés, nous
pouvons connaitre d’une part les pertes d’épaisseurs les
plus importantes mais également connaitre, grâce à
l’analyse des dépôts, les causes de l’embouage des
canalisations (Corrosion de l’acier, dépôts de boue issue
du réseau d’alimentation d’eau..)
but de mettre en évidence les pertes d’épaisseur
des tuyauteries ainsi que leurs niveaux
d’obstruction et la composition des dépôts
internes.
Procédé:
Un échantillonnage représentatif du réseaux
est prélevé sous forme de manchette de 500mm
de longueur (1 manchette pour 100 sprinkleurs
avec un minimum de 2).
En laboratoire, les dépôts sont récupérés et les manchettes sont
nettoyées. On isole ainsi les tuyauteries d’un coté et les dépôts de l’autre
Avant nettoyage
Après nettoyage
Résultats:
Avec ces deux éléments ainsi isolés, nous
pouvons connaitre d’une part les pertes d’épaisseurs les
plus importantes mais également connaitre, grâce à
l’analyse des dépôts, les causes de l’embouage des
canalisations (Corrosion de l’acier, dépôts de boue issue
du réseau d’alimentation d’eau..)
Sprinkleur:
But:
Le but des essais de fusion est de vérifier que les température de
déclenchement des sprinkleurs soit conforme aux exigences normatives
prévues.
Procédé:
Un échantillonnage représentatif des différents sprinkleurs (Diamètre,
température, type de diffuseur..) présent sur la zone à remettre en conformité.
Chaque sprinkleur prélevé est testé pour connaitre sa température
d’éclatement (Cf Norme NF EN 12259-1)
Résultats:
Pour chaque type de sprinkleur, il est possible de savoir si ils éclatent
conformément à la règlementation en vigueur.
Les conclusions indiqueront les type de
sprinkleur non conforme qui devront êtres remplacés.
But:
Le but des essais de fusion est de vérifier que les température de
déclenchement des sprinkleurs soit conforme aux exigences normatives
prévues.
Procédé:
Un échantillonnage représentatif des différents sprinkleurs (Diamètre,
température, type de diffuseur..) présent sur la zone à remettre en conformité.
Chaque sprinkleur prélevé est testé pour connaitre sa température
d’éclatement (Cf Norme NF EN 12259-1)
Résultats:
Pour chaque type de sprinkleur, il est possible de savoir si ils éclatent
conformément à la règlementation en vigueur.
Les conclusions indiqueront les type de
sprinkleur non conforme qui devront êtres remplacés.
